1. 沿晶斷裂的定義：沿晶斷裂是指金屬材料中的裂紋沿晶界擴(kuò)展而產(chǎn)生的一種斷裂。當(dāng)沿晶斷裂斷口形貌呈粒狀時(shí)又稱晶間顆粒斷裂。多數(shù)情況下沿晶斷裂屬于脆性斷裂，但也可能出現(xiàn)韌性斷裂，如高溫蠕變斷裂。當(dāng)金屬或合金沿晶界析出連續(xù)或不連續(xù)的網(wǎng)狀脆性相時(shí)，在外力的作用下，這些網(wǎng)狀脆性相將直接承受載荷，很易于破碎形成裂紋并使裂紋沿晶界擴(kuò)展，造成試樣沿晶界斷裂，它是完全脆性的正斷。
3.沿晶斷裂的擴(kuò)展路徑（圖1）：沿晶斷口的形貌取決于材料本身晶粒的形狀。
4.沿晶斷口的分類：
（1）按斷口表面形態(tài)分類：
a、常見的沿晶分離（圖2）：斷口呈現(xiàn)不同程度的晶粒多面體外形的巖石狀花樣或，晶粒明顯，且立體感強(qiáng)，晶界上多顯示光滑無特征形貌。
b、沿晶韌窩斷口（圖3）：斷口表面的晶界上有大量的小韌窩，這是晶界顯微空洞生核長大連接的結(jié)果。
（2）按產(chǎn)生晶間脆性的原因分類（介紹常見的3種）：

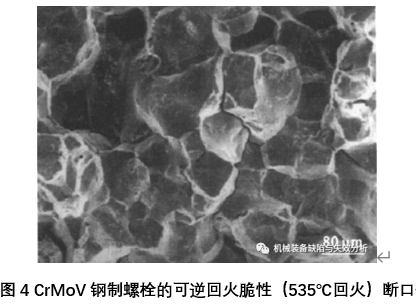

a、和熱偏析有關(guān)的沿著晶斷口，如回火脆斷口（圖4）；

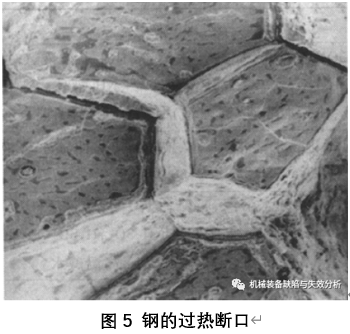

b、由晶間沉淀相誘發(fā)的沿晶斷口（圖5）；
c、由于環(huán)境介質(zhì)作用造成的沿晶斷口，包括:
a)應(yīng)力腐蝕沿晶斷口（圖6）

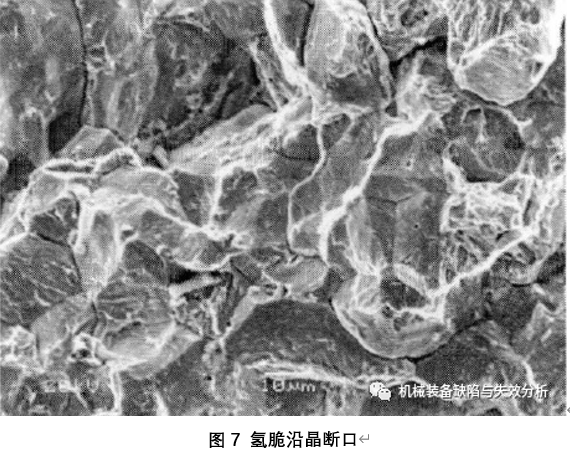

b)氫脆沿晶脆性斷口（圖7）

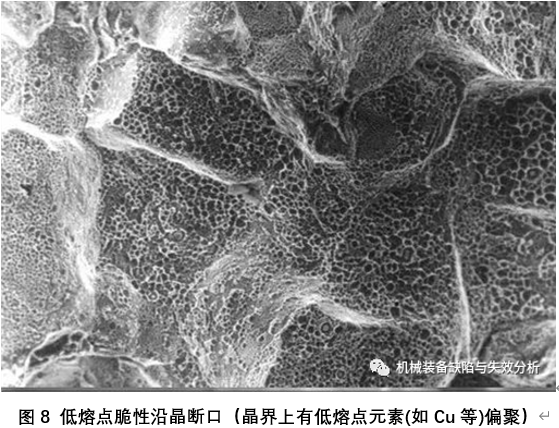

c)低熔點(diǎn)金屬脆性沿晶斷口（圖8）
9)蠕變沿晶斷口(圖9)。
文章來源：機(jī)械裝備缺陷與失效分析
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.gzsunfar.com/Steel-Knowledge/1602124915.html
|
