国产精品亚洲а∨怡红院,亚洲最大成人网 色香蕉,亚洲乱亚洲乱少妇无码,久久久久国产a免费观看rela

一、零件及技術(shù)要求

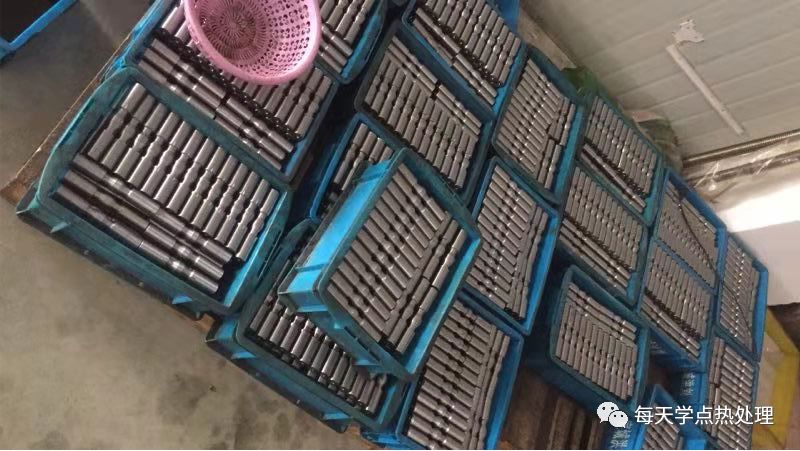

零件名稱：閥芯

材    料：20CrMo

技術(shù)要求：氮化

滲層0.5-0.6mm

表面硬度≧HV600

二、生產(chǎn)設(shè)備

75KW井式氮化爐（馬弗罐φ800×1200）

二、工藝一及檢驗結(jié)果

表面硬度HV_0.2550

滲層：0.43mm

      白亮層0.18，有疏松

工藝二及檢驗結(jié)果

表面硬度HV360

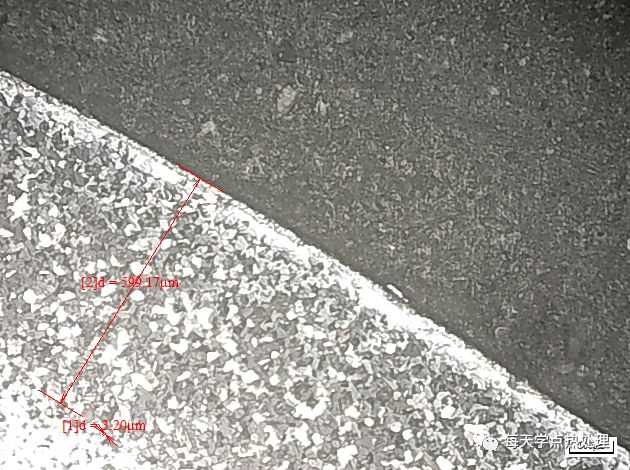

滲層0.59mm

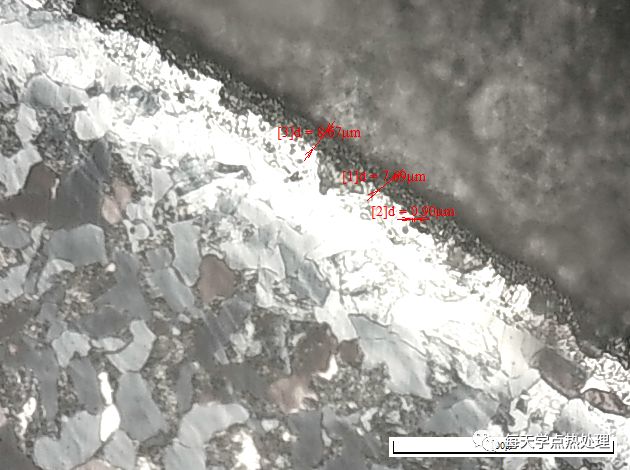

表面氧化層0.008

距表面0.05mm  硬度HV590

補充氮化工藝（還原氧化層）：560℃

表面硬度HV630

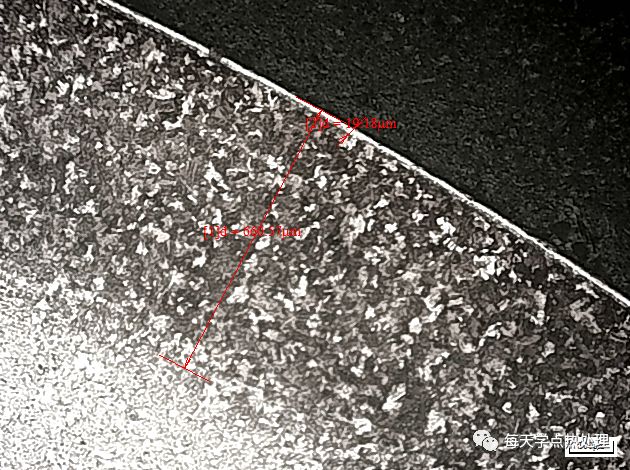

滲層0.66mm

表面氧化層0.008

距表面0.05mm  硬度HV560

一、總結(jié)

1）氮化加氧，對氮化有促進(jìn)作用，滲速約加快30%

2）氧氣通入量約為氨氣的0.5~1%；空氣量約為氨氣的5%

3）工藝要反復(fù)斟酌，必須要嚴(yán)謹(jǐn)，稍有差錯，結(jié)果大相徑庭。

	? 請關(guān)注 微信公眾號: steeltuber.  轉(zhuǎn)載請保留鏈接: http://m.gzsunfar.com/Steel-Knowledge/DanHua.html
