在電焊焊接過程,電焊焊接的質量管理是極為重要的。操作人員要隨時隨地對電焊焊接質量進行檢查。小編梳理了一些焊接缺陷的相片供大家關看,同時附了多張成形比較好的焊接的相片,以作對比。
手工電弧焊:扁鋼側未焊透

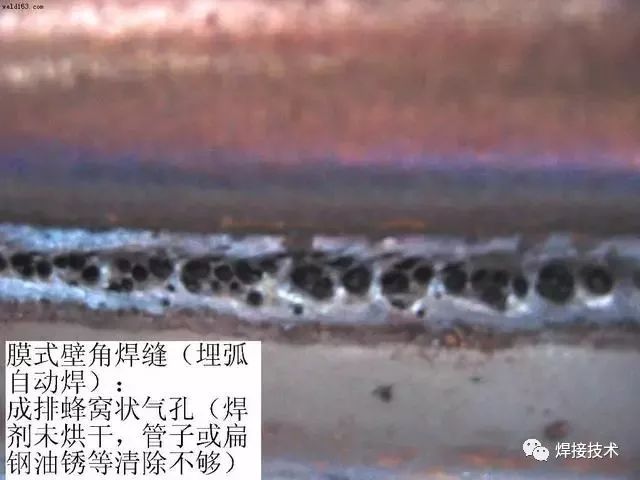

埋弧焊:出現成排蜂窩狀氣孔,成因大致為焊劑未烘干、工件油銹等清理不夠
埋弧焊:焊速過快,電壓偏大。出現單個氣孔
手工電弧焊:熄弧時間過短過快,造成弧坑未填滿不平整。

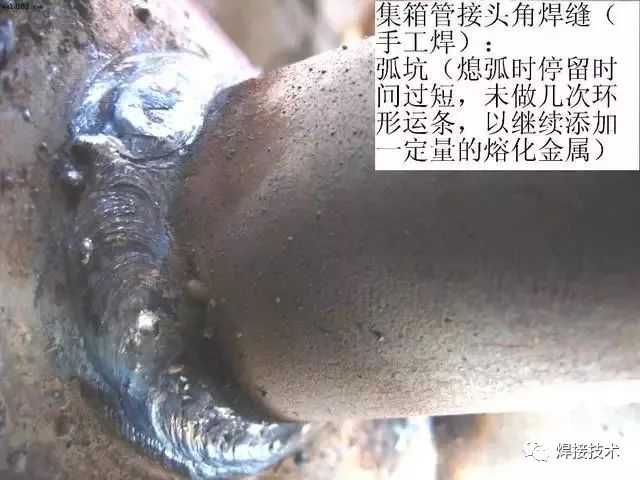

手工電弧焊:熄弧時間過短,未作幾次環形運條,以繼續添加一定量的熔化金屬
手工電弧焊:接頭是沒有接好,導致焊縫沒有連接好
二保焊:母材未焊透,焊縫寬度不均勻(焊接速度過快)

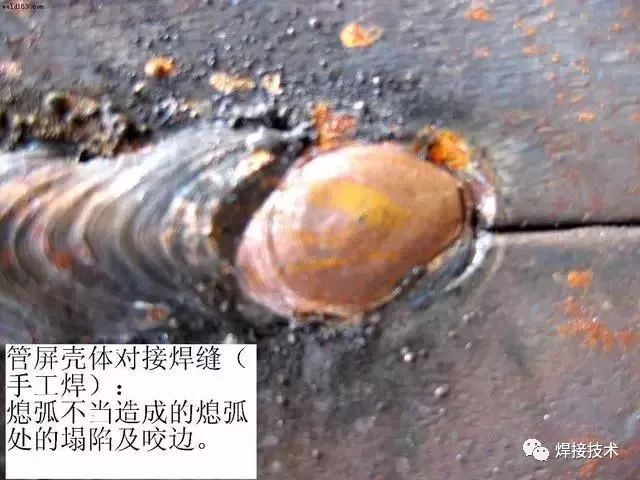

手工電弧焊:熄焊不當造成的熄弧處的塌陷及咬邊

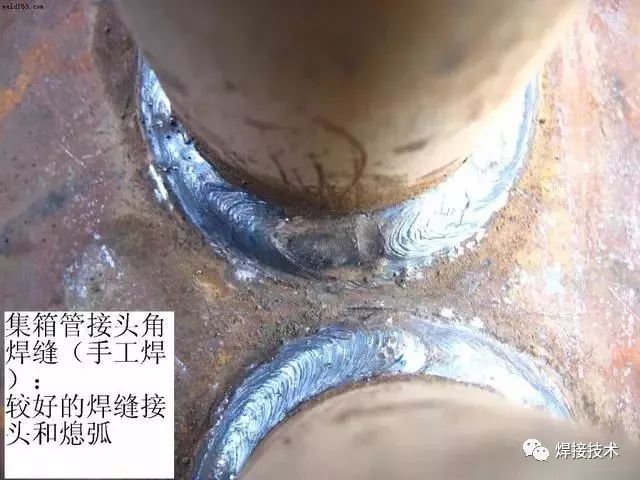

附了幾張成形比較好的焊縫的照片,以作為對比

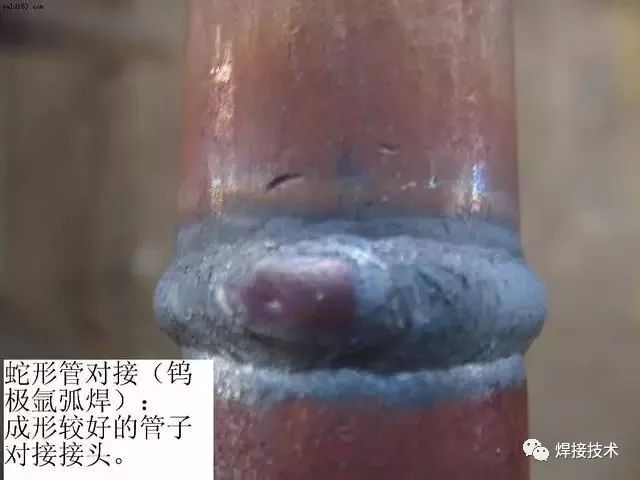

鎢極氬弧焊:成形較好的管子對接接頭
二保焊:焊縫成形較好,母材基本焊透
| |
|
