無(wú)縫鋼管怎么做出來(lái)的 無(wú)縫鋼管管理論重量規(guī)格表

由整塊金屬制成的，表面上沒(méi)有接縫的鋼管，稱(chēng)為無(wú)縫鋼管。無(wú)縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水及某些固體物料的管道等。無(wú)縫鋼管按照斷面形狀，無(wú)縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、 帶翅管多種復(fù)雜形狀。下文中有無(wú)縫鋼管理論重量表大全、無(wú)縫鋼管尺寸及允許偏差表。

無(wú)縫鋼管怎么做出來(lái)的

1、熱軋無(wú)縫鋼管主要生產(chǎn)工序（△主要檢驗(yàn)工序）：

管坯準(zhǔn)備及檢查△→管坯加熱→穿孔→軋管→鋼管再加熱→定（減）徑→熱處理△→成品管矯直→精整→檢驗(yàn)△（無(wú)損、理化、臺(tái)檢） →入庫(kù)

2、冷軋（拔）無(wú)縫鋼管主要生產(chǎn)工序：

坯料準(zhǔn)備→酸洗潤(rùn)滑→冷軋（拔）→熱處理→矯直→精整→檢驗(yàn)

一般的無(wú)縫鋼管的生產(chǎn)工藝可以分為冷拔與熱軋兩種，冷軋無(wú)縫鋼管的生產(chǎn)流程一般要比熱軋要復(fù)雜，管坯首先要進(jìn)行三輥連軋，擠壓后要進(jìn)行定徑測(cè)試，如果表面沒(méi)有響應(yīng)裂紋后圓管要經(jīng)過(guò)割機(jī)進(jìn)行切割，切割成長(zhǎng)度約一米的坯料。然后進(jìn)入退火流程，退火要用酸性液體進(jìn)行酸洗，酸洗時(shí)要注意表面是否有大量的起泡產(chǎn)生，如果有大量的起泡產(chǎn)生說(shuō)明鋼管的質(zhì)量達(dá)不到相應(yīng)的標(biāo)準(zhǔn)。外觀上冷軋無(wú)縫鋼管要短于熱軋無(wú)縫鋼管，冷軋無(wú)縫鋼管的壁厚一般比熱軋無(wú)縫鋼管要小，但是表面看起來(lái)比厚壁無(wú)縫鋼管更加明亮，表面沒(méi)有太多的粗糙，口徑也沒(méi)有太多的毛刺。

熱軋無(wú)縫鋼管的交貨狀態(tài)一般是熱軋狀態(tài)經(jīng)過(guò)熱處理后進(jìn)行交貨。熱軋無(wú)縫鋼管在經(jīng)過(guò)質(zhì)檢后要經(jīng)過(guò)工作人員的嚴(yán)格的手工挑選，在質(zhì)檢后要進(jìn)行表面涂油，然后緊接著是多次的冷拔實(shí)驗(yàn)，熱軋?zhí)幚砗笠M(jìn)行穿孔的實(shí)驗(yàn)，如果穿孔擴(kuò)徑過(guò)大就要進(jìn)行矯直矯正。在矯直后再由傳送裝置傳送到探傷機(jī)進(jìn)行探傷實(shí)驗(yàn)，最后貼上標(biāo)簽、進(jìn)行規(guī)格編排后放置到到倉(cāng)庫(kù)當(dāng)中。

圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑（或減徑）→冷卻→矯直→水壓試驗(yàn)（或探傷）→標(biāo)記→入庫(kù) 無(wú)縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管，然后經(jīng)熱軋、冷軋或冷撥制成。無(wú)縫鋼管的規(guī)格用外徑*壁厚毫米數(shù)表示。

熱軋無(wú)縫管外徑一般大于32mm，壁厚2.5-200mm，冷軋無(wú)縫鋼管外徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

一般用無(wú)縫鋼管是用10、20、30、35、45等優(yōu)質(zhì)碳結(jié)鋼16Mn、5MnV等低合金結(jié)構(gòu)鋼或40Cr、30CrMnSi、45Mn2、40MnB等合結(jié)鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無(wú)縫管主要用于流體輸送管道。45、40Cr等中碳鋼制成的無(wú)縫管用來(lái)制造機(jī)械零件，如汽車(chē)、拖拉機(jī)的受力零件。一般用無(wú)縫鋼管要保證強(qiáng)度和壓扁試驗(yàn)。熱軋鋼管以熱軋狀態(tài)或熱處理狀態(tài)交貨；冷軋以熱處理狀態(tài)交貨。

熱軋，顧名思義，軋件的溫度高，因此變形抗力小，可以實(shí)現(xiàn)大的變形量。以鋼板的軋制為例，一般連鑄坯厚度在230mm左右，而經(jīng)過(guò)粗軋和精軋，最終厚度為1~20mm。同時(shí)，由于鋼板的寬厚比小，尺寸精度要求相對(duì)低，不容易出現(xiàn)板形問(wèn)題，以控制凸度為主。對(duì)于組織有要求的，一般通過(guò)控軋控冷來(lái)實(shí)現(xiàn)，即控制精軋的開(kāi)軋溫度、終軋溫度。圓管坯→加熱→穿孔→打頭→退火→酸洗→涂油（鍍銅）→多道次冷拔（冷軋）→坯管→熱處理→矯直→水壓試驗(yàn)（探傷）→標(biāo)記→入庫(kù)。

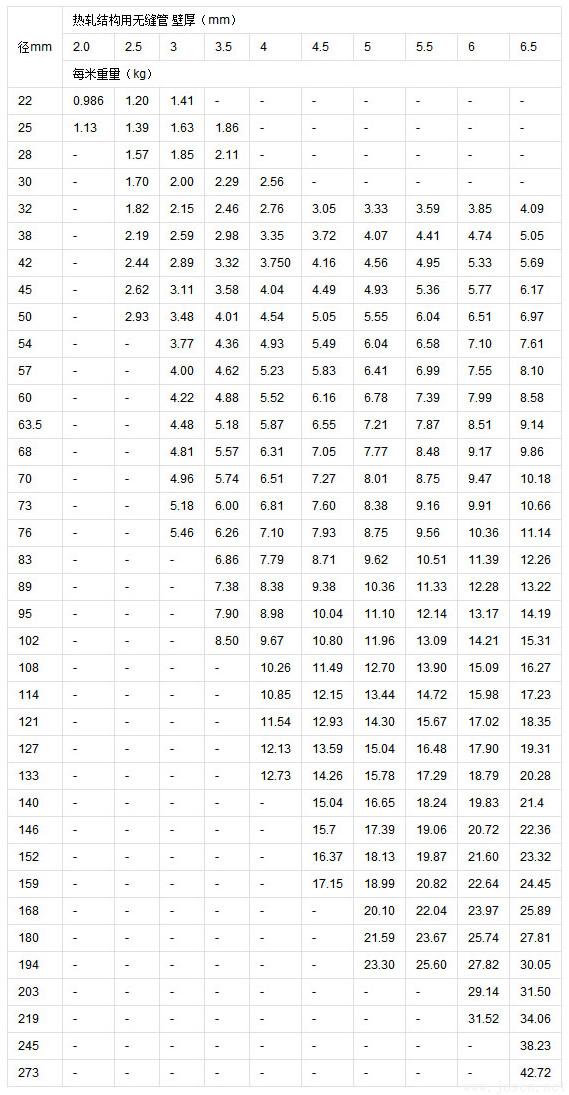

無(wú)縫鋼管理論重量表大全：

注：計(jì)算常用型材理論重量計(jì)算公式：

m=F×L×ρ

m—質(zhì)量Kg ；F—斷面積m2 ；L—長(zhǎng)度m ；ρ—密度*Kg/m3

☆其中：F斷面積計(jì)算方法：

1、方鋼F= a2

2、鋼管 F=3.1416×$（D-$） D—直徑 $—厚度

3、鋼板、扁鋼 F= a×$ a—寬度

密度：

鋼材：7.85*103 kg/m3

鋁：2.5～2.95*103

銅：8.45～8.9*103

鑄鐵：6.6～7*103

無(wú)縫鋼管尺寸及允許偏差

相關(guān)文章： 無(wú)縫鋼管生產(chǎn)工藝圖（無(wú)縫鋼管生產(chǎn)工藝流程圖）

無(wú)縫鋼管生產(chǎn)知識(shí)(全書(shū))

	? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.  轉(zhuǎn)載請(qǐng)保留鏈接: http://m.gzsunfar.com/Steel-Knowledge/WuFengGuanZMZ.html
