軸承零件在制造過程中，要經過鍛造、碾擴、沖孔、車削、磨削、熱處理等多道工序，可能出現各種缺陷。常見缺陷如下：
鍛造折疊
由于切料不齊、毛刺、飛邊等原因，容易在表面形成折疊，其特點是折疊較粗大，形狀不規則，易出現在零件表面。
最好采用熒光磁粉進行探傷，使缺陷顯示更為清晰、直觀。鍛造折疊的磁痕一般與表面成一定角度的線狀、溝狀及魚鱗片狀，如圖1所示。
將缺陷截面制成金相試樣在顯微鏡下觀察，缺陷尾部圓鈍，兩側光滑，有明顯氧化現象，如圖2所示，缺陷內未發現材料夾雜物等異物分布。冷酸腐蝕金相試樣后觀察，缺陷部位及其兩側有嚴重的脫碳及氧化；觀察缺陷分層處的表面形貌，其塑性變形痕跡較明顯，無撕裂狀斷口形貌。經過顯微硬度檢測及金相觀察，缺陷分層處表面存在不同程度的滲碳硬化現象。綜上分析，表明該缺陷應在熱處理淬火之前就已存在，并且與外界相通，判定缺陷為鍛造折疊。

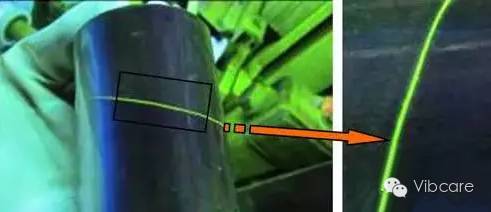

圖1 鍛造折疊

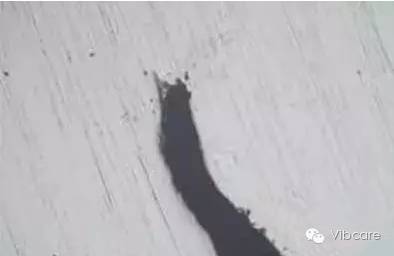

圖2 缺陷截面金相形貌圖
鍛造過燒
鍛造加熱溫度過高，保溫時間過長產生過熱，嚴重時晶界氧化甚至熔化。微觀觀察不僅表面層金屬晶界被氧化開裂呈現尖角；而且，金屬內部成分偏析較嚴重的區域，晶界也開始熔化，嚴重時也會形成尖角狀洞穴。過燒的材料在這種缺陷狀態下進行鍛造加工，受到重錘的鍛打、沖孔及碾擴，缺陷處會在此產生撕裂，形成更大的缺陷。鍛造嚴重過燒的表面形態如桔子皮，上面分布有細小的裂縫和很厚的氧化皮。
宜采用熒光磁粉進行探傷，使缺陷顯示更為清晰。麻點孔洞為鍛造過燒缺陷所致，如圖3所示。
沿缺陷截面制取金相試樣在顯微鏡下觀察，可見孔洞在表面及次表面均有分布，局部呈尖角狀，大小不一，深不見底，邊緣有細小裂紋分布，部分區域已出現晶界氧化現象，孔洞形貌見圖4。另沿缺陷孔洞處砸制斷口后觀察斷口面，可見斷口呈石狀斷口，其上分布大量孔洞及微細裂紋。

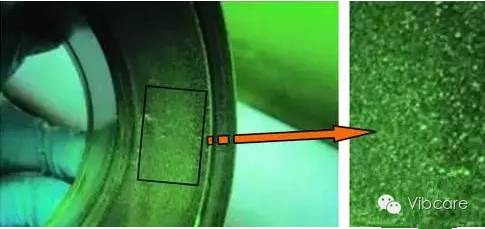

圖3 鍛造過燒

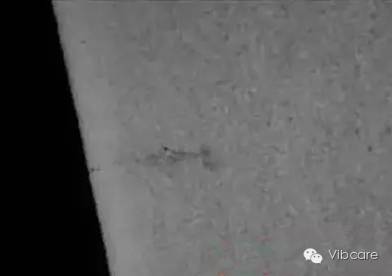

圖4 缺陷截面孔洞金相形貌
在淬火過程中，當淬火溫度過高或冷卻速度太快，內應力大于材料的斷裂強度時，就會出現淬火裂紋。
宜采用熒光磁粉探傷來提高靈敏度和可靠性。淬火缺陷磁痕一般呈斜線形、圓弧形、樹枝狀或網狀，起始部位較寬，隨延伸方向逐漸變細，如圖5所示。
基本沿圓周方向分布，尾部尖細。切取裂紋處制成金相試樣后觀察，可見裂紋很深，基本垂直于外表面，其內未發現材料夾雜等異物分布。沿裂紋處砸制斷口后觀察，斷口為脆性斷口，斷口面有明顯回火色，如圖6所示。

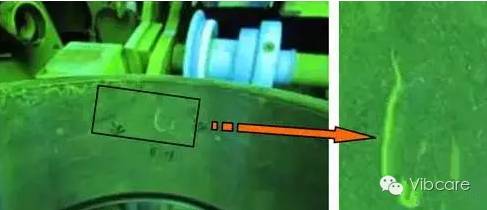

圖5 淬火裂紋
圖6 淬火裂紋處斷口形貌
在淬火過程中，當淬火溫度過高或冷卻速度太快，內應力大于材料的斷裂強度時，就會出現淬火裂紋。
宜采用熒光磁粉探傷來提高靈敏度和可靠性。淬火缺陷磁痕一般呈斜線形、圓弧形、樹枝狀或網狀，起始部位較寬，隨延伸方向逐漸變細，如圖7所示。
基本沿圓周方向分布，尾部尖細。切取裂紋處制成金相試樣后觀察，可見裂紋很深，基本垂直于外表面，其內未發現材料夾雜等異物分布。沿裂紋處砸制斷口后觀察，斷口為脆性斷口，斷口面有明顯回火色，如圖8所示。
圖7 淬火裂紋
圖8淬火裂紋處斷口形貌
軸承零件在磨削加工中，由于砂輪進給量太大、砂輪軸跳動、切削液供給不充分及砂輪磨粒鈍等，均易使零件產生磨削裂紋。另外，熱處理時淬火溫度過高而造成零件的組織過熱、晶粒粗大，殘余奧氏體量較多、有網狀和粗大顆粒。
磨削缺陷的磁痕一般呈網狀、輻射狀、平行線狀或龜裂狀，磁痕細而尖，輪廓較清晰，出現數量多，通常與磨削方向垂直，如圖9所示。磁痕多集中分布在中間部位，沿圓周方向，呈長線狀或樹枝狀，局部有分叉，磁痕收斂。
制取裂紋截面金相試樣后觀察，裂紋較細，垂直于表面，其內未見材料夾雜、氧化皮等異物分布，形貌如圖10所示。
圖9 原材料裂紋
圖10 原材料裂紋處夾雜物形貌
